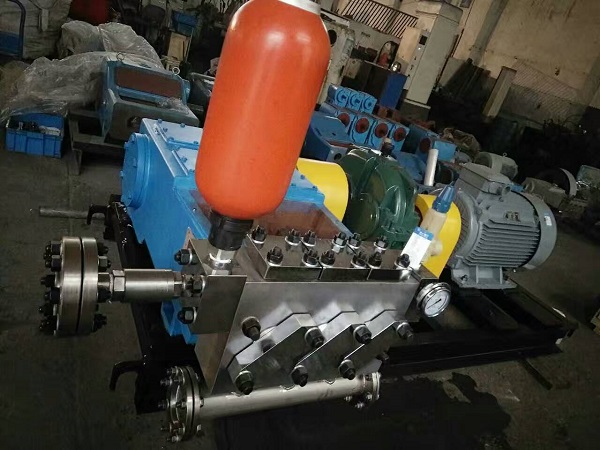

3DP110高壓試壓泵為臥式三柱塞單作用泵,泵的結構為對稱布置,液體進出口連接管可在液力端二側任選一側裝接,整套設備安裝在同一公共底架上.

動力端:

機身--全對稱箱式鋼性鑄件,機身下部設計成油池

曲軸一合金鋼鍛件

連桿-優質碳素鋼,精鑄件

連桿瓦-大頭采用復合軸承合金標準軸瓦;小頭襯套采用潤滑性好,耐比壓高的特殊合金

十字頭--高強度耐磨球鐵精鑄件

液力端

材料--針對輸送介質選定,可為:碳鋼、馬氏體不銹鋼、奧氏體不銹鋼、超低碳不銹鋼等。

密封結構-按輸送介質,工作壓力選定,

密封材料可為:成型橡膠圈、碳纖維、麻纖維、芳綸等

進排液閥--按介質與流量選定?？蔀槠桨彘y、球閥、錐閥等

潤滑方式與油品牌號：

飛油潤滑--潤滑方法簡單可靠

油品牌號-N220極壓齒輪油。
